固态电晶体式高周波焊接机全套设备


固態電晶體式高週波焊接機全套設備

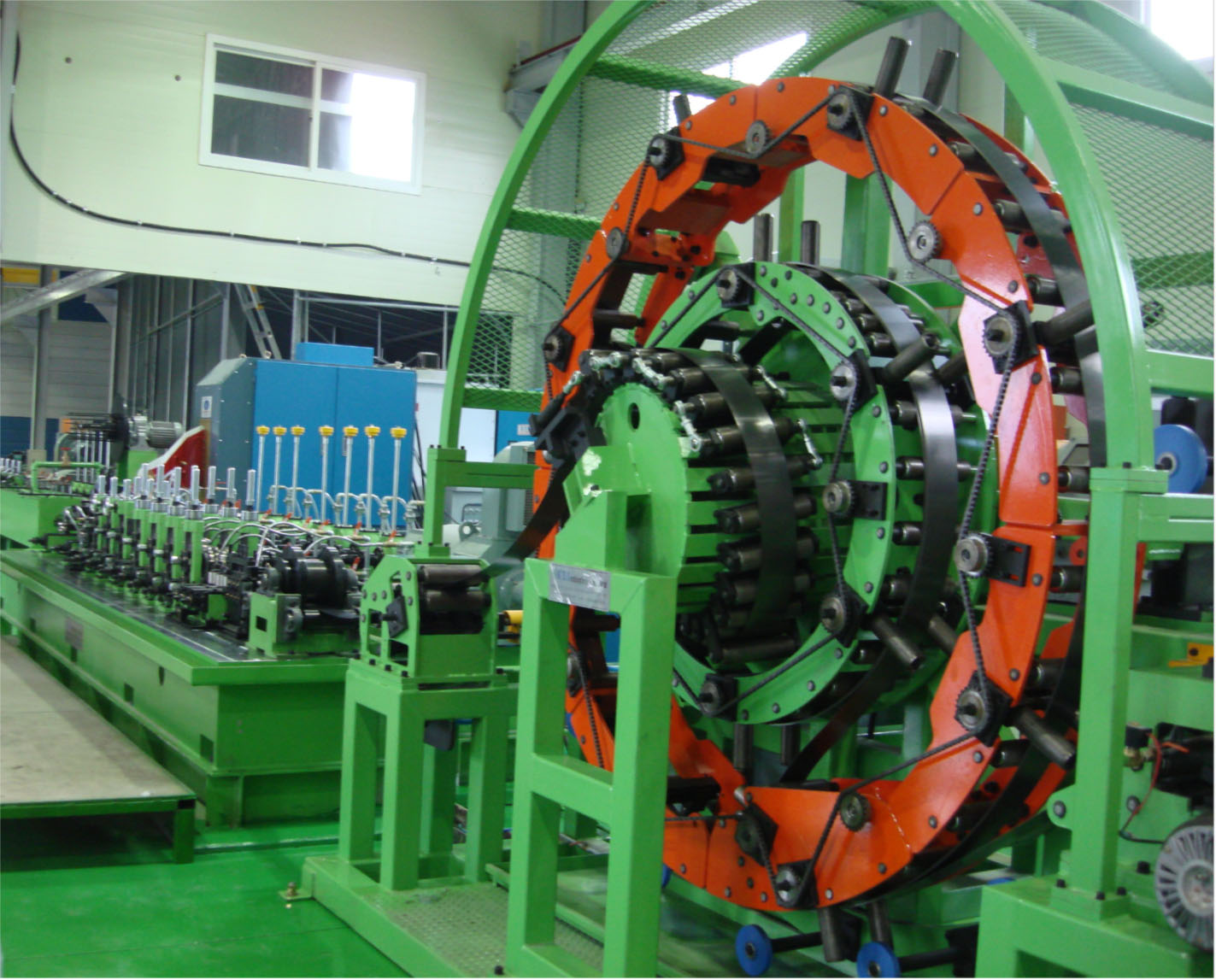

固态电晶体式高周波焊接机全套设备含低压变压器、直流柜、高频振荡主机、 蒸馏水冷却系统、 操作台五部份组成。



(A)低电压变压器

由输入电压降至180V之工作电压。




(B)直流电力柜

将交流输入电压透过整流转换成直流输出, 可控制高频出力之大小及,主要包含整流器、过载保护及相位控制保护电路。



(C)高频振荡主机

提供钢管焊接所需输出功率,利用MOSFET并联电路构成的模组,利用模组来负载输出之功率所需,工作频率200KHZ ~ 450KHZ, 主要包含滤波电路、匹配系统、频率谐振电路及模组负载。



(D)水冷却系统

此装置主要进行对直流柜、 高频主机柜等发热部份冷却;采用水热交换器形式, 内循环水用工业用蒸馏水。


(E)操作控制台

主要透过PLC控制显示电晶体式高周波焊接机进行焊接时的操作和输出状况。
